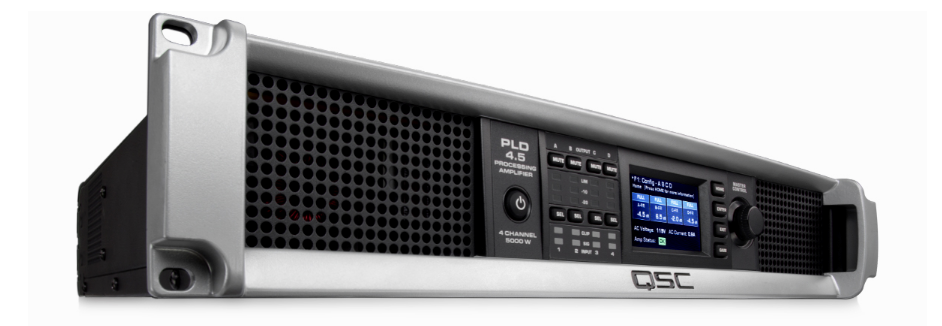

QSC PLD系列功放 PLD4.2 PLD4.3 PLD4.5

QSC PLD系列功放 PLD4.2 PLD4.3 PLD4.5

产品详情

PLD 系列处理放大器代表了技术和创新的革命性进步。PLD 具有灵活的放大器求和技术™ (FAST)、先进的 DSP 和扬声器管理、具有功率因数校正 (PFC) 的下一代 D 类放大以及无与伦比的用户体验，PLD 提供强大且超高保真度的电源来驱动多个通道和配置扬声器的小操作复杂性。

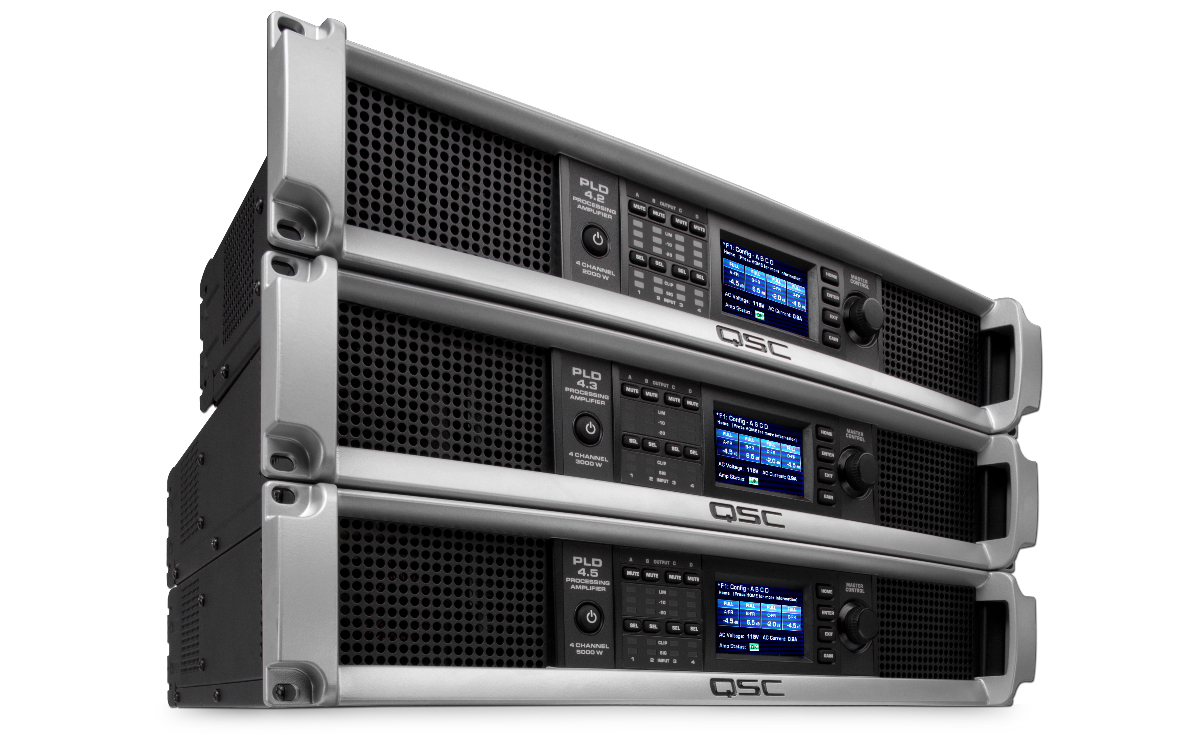

PLD 专为满足便携式和生产音响系统用户的需求而设计，提供高效、强大和超高保真度的电源来驱动扬声器的多个通道和配置，同时部署复杂的数字处理——所有这些都以小的操作员复杂性实现。PLD 系列由三个功能强大、重量轻的四通道放大器组成，每个放大器都带有板载高级 DSP，并且能够以各种方式配置和组合通道以驱动各种扬声器系统。这些放大器不仅使您的系统在今天表现得更好，而且还为未来的系统增长提供了广泛而灵活的选择。

E 系列娱乐系统 DSP 调谐现在可用于 PLD 处理放大器。

特征

  • Flexible Amplifier Summing Technology™ (FAST) 通过在一个、两个、三个或所有四个通道上分配总放大器功率来驱动大多数扬声器系统或配置。
  • 四通道全功能板载扬声器 DSP，带有分频器和参数 EQ 滤波器、限幅和对齐延迟，无需外置扬声器处理器。
  • E 系列娱乐系统 DSP 调谐现在可用于 PLD 处理放大器：
  • 强大的 Intrinsic Correction™ 处理可大限度地提高 QSC 扬声器的声音性能。
  • 20 个出厂预设配置，可以修改并存储在 50 个用户预设中。
  • 具有 PFC 的 PowerLight 通用开关模式电源可实现高效率、改进的音频性能和重量轻。

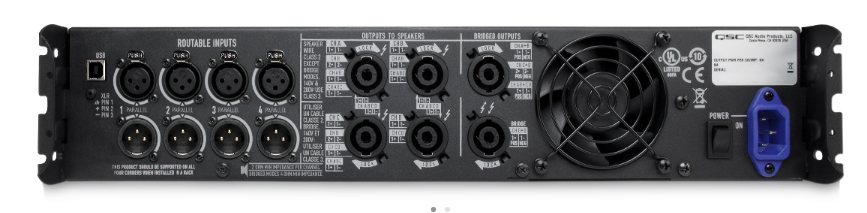

  • 四个输入 XLR 连接器和六个 NL4 输出连接器。
  • 集成前面板，带有通道选择和静音按钮、输入和输出 LED 计量、400×240 LCD、直观的导航按钮、LED 电源按钮和指示灯以及铸铝手柄。
  • 预设向导简化了放大器配置，提供从最畅销的无源扬声器列表中进行选择。

一般规格

    PLD4.2 PLD4.3 PLD4.5
典型失真
0.01–0.06%
大失真   1.0%
频率响应   20 Hz–15 kHz ±0.2 dB
20 Hz–20 kHz +0.2/-0.7 dB
噪声：
未加权输出未静音
-101 分贝
噪声：
加权输出静音		   -109 分贝
获得 1.2V 34.0分贝 38.4分贝 38.4分贝
阻尼因子   >150
输入阻抗   >10 kΩ，平衡或不平衡
有效值输入电平 3.9V
12.28 伏（+24 分贝）
1.2V 3.88 伏（+14 分贝）
放大器和负载保护   短路、开路、热、射频保护。开/关静音、直流故障关断、有源浪涌限制、输入电流限制
交流电源输入   4.2：通用电源 100-132/200–240 VAC，50–60 Hz
4.3/4.5：通用电源 100–240 VAC，50–60 Hz

电源规格

  PLD4.2 PLD4.3 PLD4.5
  顶峰  连续的 顶峰 连续的 顶峰 连续的
4个独立通道
A、B、C、D
 		 8Ω 500 瓦 400 瓦 900 瓦 625 瓦 1200 瓦 1150 瓦
4Ω 700 瓦 400 瓦 1400 瓦 625 瓦 2000 瓦 1250 瓦
2Ω 625 瓦  325 瓦 1200 瓦 625 瓦 1600 瓦 625 瓦
2 通道 BTL 桥接
A+B 或 C+D
双倍电压
 		 8Ω 1200 瓦 800 瓦 2400 瓦 1250 瓦 4000 瓦 2250 瓦
4Ω 1500 瓦 600 瓦 NR* NR* NR* NR*
2Ω NR* NR* NR* NR* NR* NR*
2 通道并联
AB 或 CD
加倍电流
 		 8Ω 500 瓦 400 瓦 1300 瓦 1150 瓦 1250 瓦 1150 瓦
4Ω 950 瓦 800 瓦 2000 瓦 1250 瓦 2400 瓦 2250 瓦
2Ω 1200 瓦 800 瓦 2500 瓦 1250 瓦 4000 瓦 2100 瓦
1 通道 3CH 并联
ABC
三倍电流
 		 8Ω 500 瓦 400 瓦 1400 瓦 1150 瓦 1400 瓦 1150 瓦
4Ω 950 瓦 800 瓦 2400 瓦 2000 瓦 2500 瓦 2400 瓦
2Ω 1800 瓦 1200 瓦 3500 瓦 2500 瓦 4500 瓦 4100 瓦
1 通道桥接/并联
AB+CD
使电流和电压翻倍
 		 8Ω 1600 瓦 1500 瓦 3500 瓦 2500 瓦 4500 瓦 4200 瓦
4Ω 2500 瓦 1600 瓦 5000 瓦 2500 瓦 7500 瓦 4200 瓦
2Ω NR* NR* NR* NR* NR* NR*
1通道4通道并联
ABCD
四倍电流
 		 8Ω 500 瓦 400 瓦 1400 瓦 1150 瓦 1600 瓦 1150 瓦
4Ω 1000 瓦 800 瓦 3000 瓦 2500 瓦 3000 瓦 2300 瓦
2Ω 1700 瓦 1600 瓦 5000 瓦 2500 瓦 5300 瓦 4200 瓦


完整的功率输出分配规格（单路、桥路、并联通道及所有组合），请参考产品的用户手册。
NR* = 不推荐，因为电流消耗过大
BOLD = 负载和通道数的佳配置

控件、指示器和连接

  PLD4.2 PLD4.3 PLD4.5
控件和指示灯（正面） 电源 • 通道静音按钮 • 通道选择按钮 • 通道输入信号和 CLIP LED 指示灯 • 通道输出和 LIMIT LED 仪表 • HOME、ENTER、EXIT、GAIN 导航按钮 • 控制旋钮
控件和指示灯（后部） 交流电源断开

输入连接器 女卡侬
输出连接器 NL4

重量和尺寸

  PLD4.2 PLD4.3 PLD4.5
产品尺寸（高×宽×深） 89 × 482 × 305 毫米
3.5 × 19 × 12 英寸		 89 × 482 × 406 毫米
3.5 × 19 × 16 英寸		 89 × 482 × 406 毫米
3.5 × 19 × 16 英寸
纸箱尺寸（高×宽×深） 610 × 460 × 178 毫米
24 × 18 × 7 英寸		 610 × 530 × 178 毫米
4 × 20.9 × 7 英寸		 610 × 530 × 178 毫米
24 × 20.9 × 7 英寸
净重 8.4 公斤/18.5 磅 9.5 公斤/21 磅 10 公斤/22 磅
装运重量 10 公斤/22 磅 11.4 公斤/25 磅 11.8 公斤/26 磅
机构批准 符合 UL、CE、RoHS/WEEE、FCC A 类（传导和辐射发射）
纸箱内容 锁定 IEC 电缆、快速入门指南、USB 电缆
