产品详情

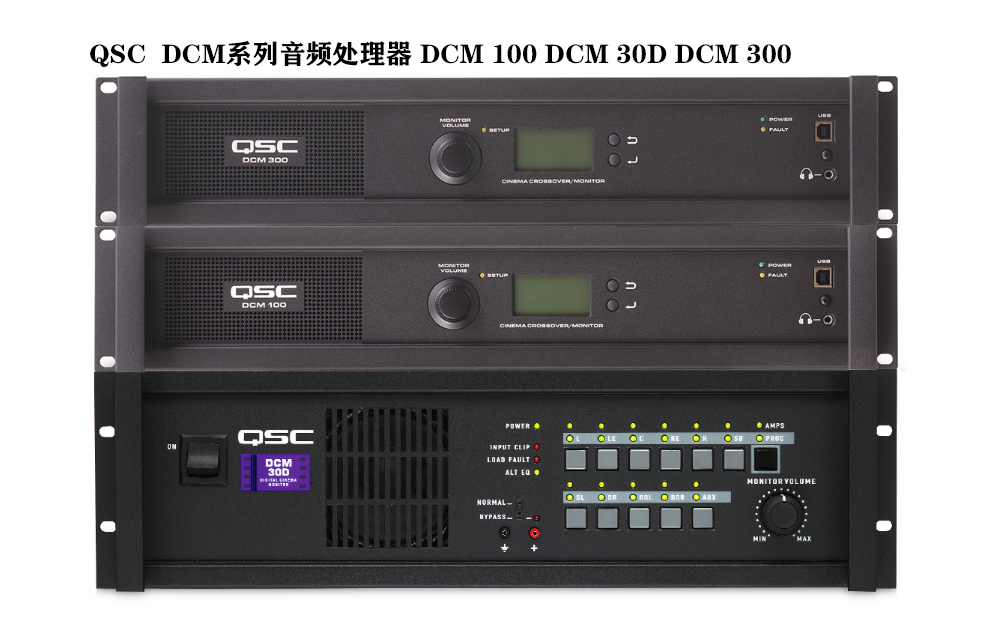

QSC 数字影院监视器 (DCM) 将 DSP 分频器、展位监视和负载故障检测集成到一个单元中，提供卓越的性能和控制，同时与现有的传统影院处理器无缝连接。通过结合展位监视器和分频器，DCM 系列监视器简化了系统布线和配置，通过更快的设置和提高的操作效率提高您的底线。
DCM 系列监视器充分利用数字技术进行处理和控制。数字信号处理提供音质和高动态范围，优于传统的模拟分频器。我们的软件可让您轻松构建和部署配置，将系统设置的所有元素组合到一个可保存的预设中。
的 DCP 和 DPM 产品的传统为基础，在单个集成系统中为数字影院提供扬声器分频和监控功能。DCM 设计用于与 QSC 的数字影院放大器 (DCA) 一起使用，并具有用于 QSC 的数字影院扬声器 (DCS) 的高级 Intrinsic Correction™ 设置，可优化扬声器性能，同时简化影院音响系统的布线和配置。DCM 300 可配置为三个屏幕通道的三放大器或四放大器操作。DCM 300 可容纳 2 或 4 个环绕声道（5.1 或 7.1）
当与 QSC DCS 系列影院扬声器一起使用时，QSC 专有的内在校正可针对扬声器的内在行为进行调整，消除影响测量响应并最终影响声音质量的方程因子中的任何异常。结果是佳的“开箱即用”性能，同时大限度地减少了现场房间调整
特征
- 模拟输入接受来自影院处理器或其他 8 通道模拟音频源的音频
- QSC 内在校正 DSP 设置可实现 QSC 影院扬声器的佳性能
- 带前面板控制的展位监视器，便于操作
- 无源、双功放、三功放或四功放
- 与所有现有 QSC DCA 放大器兼容
- 旁路模式 - 围绕故障组件路由音频以确保演出继续进行
- 通过以太网进行控制和监控，包括完整的 SNMP 支持
- 软件和固件的持续开发将通过简单的更新增加新功能
规格
| DCM 300 | |
| 尺寸和配件 | |
| 尺寸（高x宽x深） | 3.5" (2 RU) x 19" x 15" |
| 线电压要求 | 100 VAC – 240 VAC，50/60 赫兹 |
| 包括配件 | 6 英尺 UL/CSA 电源线，连接器套件 |
| 前面板控件和指示灯 | |
| 监听音量/参数调整 | 旋转编码器 |
| 设置模式指示灯 | 黄色 LED |
| 液晶显示器 | 128 x 64 位单色 LCD |
| 开机指示灯 | 绿色 LED |
| 故障检测指示灯 | 黄色 LED |
| USB B 型端口 | 配置和管理界面 |
| 监视器输出 | 3.5 毫米 TRS |
| 后面板连接器 | |
| 网络 RJ45 | 10/100 Mbps 网络管理 |
| RS232 | DB-9 串行接口 |
| 模拟输入 (1-8) | DB-25 |
| 数据端口连接器 | HD-15（DCM100-8、DCM300-11）、QSC功放接口 |
| HI 和监听输出 | 5 - 针欧式 (x1) - 公共 GND |
| 开关;电源开关 | 翘板开关 |
| 监听音箱 | |
| 扬声器 | 2"x 3.5" 全频 |
| 放大器输出功率 | 10 瓦 D 类 |
| 音频性能 | |
| A/D 转换 | 24 位 delta-sigma，48 kHz |
| 频率响应 | 20 Hz 至 20 kHz (+- .5dB) |
| 输入/输出 | |
| 主模拟输入 | |
| 连接器 | DB25F - 8 通道 |
| 输入级类型 | 主动平衡输入 |
| 输入阻抗 | 20k 欧姆 |
| 模拟输入电平 | +14.2 dBu (4.0 Vrms) |
| 低于削波 2 dB 时的 THD+N | < .003% |
| 数据端口输出 (HD15) | |
| 输出电平 | 14 分贝 |
| HI 和监听输出 | |
| 连接器 | 5 针欧式，公共 GND（LCR 总和） |
| 输出级类型 | 平衡输出 |
| 输出电平 | 18 dBu（可调） |
| 监听耳机输出 | |
| 连接器 | 前面板 3.5mm 迷你插孔 |
| 输出级类型 | 不平衡输出 |
| 输出电平 | 21 分贝 |
| 网络/SNMP | |
| 协议 | 通过以太网或快速以太网实现标准 TCP/IP。第 3 方接口可以使用 UDP/IP 或 TCP/IP。还支持连接到 DPM Manager 和 SNMP |
| 数据速率 | 10/100 Mbps |
| 连接要求 | Cat-5 UTP 电缆或更好（长度 100m），仅直接连接到有线网络交换机端口，专用 LAN 或 VLAN。 |
