产品详情
| 3系列；实时先占式多线程/多任务内核；事务安全exFAT 文件系统；支持多达10个同步运行程序 | ||
| 存储 | ||
| SDRAM | 1 GB | |
| 闪存 | 4 GB | |
| 内存卡 | 支持SD 和SDHC 卡， 高达32 GB | |
| 外部存储 | 支持USB 大容量存储设备，高达1TB | |
| 通信 | ||
| 以太网 | 10/100/1000 Mbps, 自动交换，自动协商，自动发现，全/半双工，行业标准TCP/IP 协议，UDP/IP, CIP, DHCP, SSL, TLS, SSH,SFTP (SSH 文件传输协议), FIPS 140-2 加密兼容，IEEE802.1X,SNMP, BACnet/IP [2] , IPv4 或IPv6, Active Directory 验证，IISv.6.0 Web 服务器，SMTP 邮件客户端 | |
| 控制子网 | 10/100/1000Mbps 以太网，自动交换，自动协商，自动发现，全/半双工，DHCP 服务，DNS 服务，端口转发，隔离模式 | |
| Cresnet | Cresnet 主模式 | |
| USB | 支持通过后面板USB2.0 主机接口支持USB HID 和USB 大容量存储类设备，支持通过前面板USB 2.0 设备接口进行调试 | |
| RS-232/422/485 | 支持双向设备控制和监控，所有接口都支持高达115.2k 波特率和软件握手的RS-232, 2个端口还支持RS-422、RS-485和硬件握手 | |
| 红外/串行 | 支持单向设备控制，采用红外时高达1.2MHz，采用串行TTL/RS-232 (0-5V) 支持高达115.2k 的波特率 | |

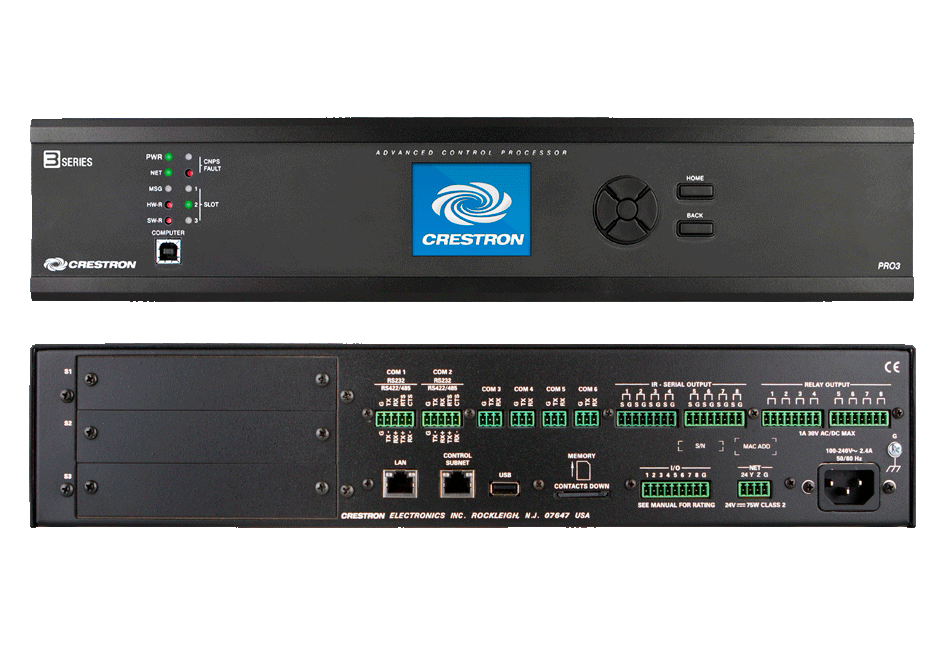

| 端子& 卡槽 | ||
| S1 – S3 | 3个3系列控制卡扩展槽 | |
| COM 1 – 2 | 2个5针3.5mm 接线端子; 双向RS-232/422/485 接口[3]; 高达115.2k 波特率; 支持硬件和软件握手 |
|
| COM 3 – 6 | 4个3针3.5mm 接线端子; 双向RS-232 接口[3]; 高达115.2k 波特率; 支持软件握手 |
|
| IR - SERIAL OUTPUT 1 – 8 | 2个8针3.5mm 接线端子; 包含8个红外/串行输出端口; 红外输出大至1.2MHz; 单向串行TTL/RS-232 (0-5V) 大至115.2k 波特率 |
|
| RELAY OUTPUT 1 – 8 | 2个8针3.5mm 接线端子; 包含8个常开独立继电器; 额定1A，30V AC/DC; MOV 消弧跨接 |
|
| LAN | 1个8针RJ45 接头; 10Base-T/100Base-TX/1000Base-T 以太网接口[3]; 连接到用户的局域网 |
|
| CONTROL SUBNET | 1个8针RJ45 接头; 10Base-T/100Base-TX/1000Base-T 以太网接口[3]; 提供了一个本地专用网络连接快思聪设备 |
|
| USB | 1个USB A 类型母头; USB2.0 接口用于连接移动存储类设备 |
|
| MEMORY | 1个SD 存储卡槽; 支持一个SD 或SDHC 卡大至32GB，用于存储空间扩展 |
|
| I/O 1 – 8 | 1个9针3.5mm 接线端子; 包含8个“Versiport” 数字输入/输出或模拟输入接口 (参考接地)[3] ; Digital Input: 额定0-24 伏DC，输入阻抗20k 欧姆，逻辑门限>3.125V 置低为0，逻辑门限<1.875V 置高为1;Digital Output: 大24VDC 250 毫安，逆向电压保护二极管在(现实) 载荷条件下使用; Input: 额定0-10 伏DV，保护电压大24VDC，禁用上拉电阻时，输入阻抗21k 欧姆；启用阻抗2k 欧姆的上拉电阻，每管脚都是5V 可编程 |
|
| NET | 1个4针3.5mm 接线端子; Cresnet 主模式，为Cresnet 设备提供输出电力[3]; 详情请查阅“电源”部分的相关规格说明 |
|
| 100-240V~2.4A 50/60Hz | 1个IEC 60320 C14 主电源输入; 与可拆卸电源线配合使用，电源线已包含 |
|
| G | 1个6-32 螺丝; 机箱接地 |
|
| COMPUTER (前) | 1个USB B 类型母头; USB2.0 电脑控制接口(已含1.8米线); 仅用于设置 |
|
| 液晶显示屏 | ||
| 显示屏类型 | TFT 有源矩阵彩色液晶显示屏 | |
| 尺寸 | 2.8 英寸(72 mm) 对角线 | |
| 分辨率 | 320 x 240 像素 | |
| 功能 | 显示配置菜单，查看控制端口状态，以及其他系统信息 | |
| 控制& 指示灯 | ||
| PWR | 1个绿色LED，表明AC 交流电的工作正常 | |
| NET | 1个琥珀色LED，表明与Cresnet 系统通信正常 | |
| MSG | 1个红色LED，表明控制系统内有错误信息生成 | |
| HW-R | 1个内嵌按钮，用于硬件重启 | |
| SW-R | (1个内嵌按钮，用于软件复位 | |
| CNPS FAULT | 1个红色LED 和1个内嵌按钮，LED 指示灯表示在网络端口检测到Cresnet 网络过度负载，按钮复位 | |
| SLOT 1 – 3 | 3个绿色LED，表明控制卡已插入卡槽 | |
| 导航板 | 1个5个方向导航键进行菜单导航和参数调整 | |
| HOME | 1个按钮，返回到主菜单 | |
| BACK | 1个按钮，菜单的步骤返回上一级 | |
| LAN (后部) | 2个双色LED，绿色/琥珀色LED，左侧LED 表明以太网连接状态和连接速度，右侧LED 表明以太网活跃状态 | |
| CONTROL SUBNET (后部) | 2个双色LED，绿色/琥珀色LED，左侧LED 表明以太网连接状态和连接速度，右侧LED 表明以太网活跃状态 | |
| 电源要求 | ||
| 主电源 | 2.4 A@100-240 交流, 50/60 Hz电源 | |
| 可用的Cresnet 电源 | 75 Watts (3.125A @ 24 VDC) | |
| 环境 | ||
| 温度 | 41° 至113° F (5° 至45° C) | |
| 湿度 | 10% 至90% 相对湿度(非冷凝状态) | |
| 散热 | 45 BTU/Hr 无Cresnet 设备，无控制卡; 71 BTU/Hr 满载Cresnet，无控制卡; 请分别查看控制卡部分的产品规格说明 |
|
| 结构 | ||
| 机箱 | 金属, 黑色表面, 两侧与顶部散热孔 | |
| 面板 | 金属型材，黑色表面，聚碳酸酯标签覆层 | |
| 安装 | 独立式或者可安装在2U 19 英寸机架上(包括支脚和机架耳) | |
| 尺寸 | ||
| 高度 | 3.47 英寸(89 mm) 不含支脚 | |
| 宽度 | 17.28 英寸(439 mm), 19.00 in (483 mm) 带机架耳 | |
| 深度 | 10.13 英寸(258 mm) | |
| 重量 | ||
| 5.0 磅(2.3 kg) | ||
