主要规格

主要规格

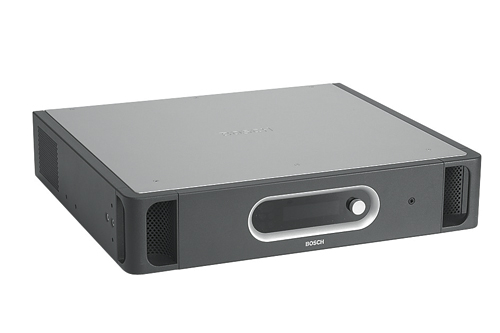

16路红外线发射机 INT-TX16

       发射机适合装入19英寸的机架或置于桌面，内有专用插槽，可以装入一个模块。发射机是Integrus系统的核心设备。它接受数字（来自DCN）或仿真的输入信号，幷用这些信号调制载波，然后将调制的载波送到布置在房间中的辐射器上。

特点和优点

• 通用电源适合世界各地供电规格。

• 可以分配的信道数最多为4、8、16或32音频信道。

• 适合与DCN或仿真系统，如：CCS800配合使用。

• 自动向所有音频信道发出紧急信息。

• 在休息的时候，用辅助模式向所有信道播送音乐。

• 灵活的信道配置和信道质量模式，可以提高分配效率。

• 每个输入可以分别调整输入灵敏度，使输入电平得到精确调整。

• 在测试模式下，为每个输入/信道产生不同频率的测试信号，随信道的提高，测试声调逐渐提高。

• 可以将另一台发射机用“从动模式”分配信号，因此可以多房间使用。

• 内置小型红外辐射器用于音频的监听。

• 辐射器和系统状态通过显示器指示。

• 发射机和系统的配置，通过一个显示器和一个旋转按钮完成。

• 安装人员可以为每台发射机指定一个名字，以便识别。

• 可以为每个音频信道分别指定一个名字，以便识别。名字可以从一个表中选择，也可以手输。

• 自动待机/运行功能。

• 信道数量与DCN系统中正在使用的信道数量自动同步。

• 19英寸（2U）机箱，可以装入机架或置于桌面。

• 手柄方便搬运。

• 包括了19英寸机架的安装板，可拆卸的底脚和安装附件。

• CD－ROM形式的安装和使用说明书。

• 包括电源线。

控制和指示

• 2×16字符的LCD指示器，显示状态信息和发射机的配置

• 旋转按钮用于浏览菜单和配置

• 正面盘上的电源开关

互连

• 欧洲式阳芯插座――电源插座

• 音频数据母线插槽（H 15,阴）可插入平衡的音频输入和译员模块，或DCN接口模块

• 4、8、16或32个莲花式插口，输入非平衡的音频信号

• 2个XLR插座，用于输入原始发言、紧急信息或音乐

• 一个接线板，用于向所有信道输入紧急信息

• 3.5mm立体声耳机插口，用于监听输入和信道

• 1个BNC插座，用于接收其它发射机的HF信号

• 4个BNC插座，用于向最多30个辐射器输出HF信号

物理特性

安装                ：装入19英寸支架或置于桌面

                                   ：有可装卸的底脚，方便桌面使用

尺寸（高8×宽×厚）：88×483×350mm   （35×190×138英寸）

19英寸机架使用，没装底脚

                                   ：92×440×350mm   （36×190×138英寸）

桌面使用，没装安装板，有底脚

重量                          ：6.7kg（14.7磅）机架形式，没装底脚

                                   ：6.8kg（15.0磅）桌面形式，有底脚

外部装饰                      ：银黑色

电气特性

非平衡音频输入            ：－6至＋6dBV，标称

平衡音频输入             ：－6至＋18dBV，标称

紧急开关连接器            ：紧急控制输入

耳机输出                   ：32欧姆至2k欧姆

HF输入                        ：标称1Vpp，最小10mVpp，75欧姆

HF输出                        ：1Vpp，6VDC，75欧姆

市电电源                   ：90至260V，50至60Hz

电源功耗                    ：最大55W

电源功耗（待机）      ：29W
