产品详情
DPM 建立在 QSC 的 DCM 和 DCP 产品的传统之上，在单个集成系统中为数字影院提供所有信号处理和监控功能。DPM 设计用于与 QSC 的数字影院放大器 (DCA) 一起使用，并具有用于 QSC 的数字影院扬声器 (DCS) 的高级 Intrinsic Correction™ 设置，可优化扬声器性能，同时简化影院音响系统的布线和配置。DPM 300 可配置为无源、双功放、三功放和四功放操作以及 2 或 4 个环绕声道（5.1 或 7.1）。
特征
- 十个用于 5.1 和 7.1 音轨和 HI/VI 的数字输入
- 非同步源的 HDMI 输入/输出 (DPM 300H)
- Dolby Digital Plus™ 和 DTS-HD® (DPM 300H)
- 通过以太网进行控制和监控，包括完整的 SNMP 支持
- 通过 RS-232 进行串行自动化控制
- 用于电影处理器、非同步和麦克风/线路的模拟输入
- 所有通道上的主音量和完整的 1/3 八度图形均衡器（低音炮除外）
- 展位监听扬声器和耳机插孔
- 数字扬声器分频器——三个无源双功放、三功放或四功放屏幕通道
- 与所有现有 DCA 放大器兼容 — 数千个配备 DCA 的屏幕已准备好进行全网络监控
- 旁路模式围绕故障组件路由音频，以确保演出继续进行
- 用于 DCS 扬声器的 Intrinsic Correction™ 可实现“开箱即用”性能并缩短设置时间
- 软件和固件的持续开发将通过简单的固件更新为现有硬件添加新功能
规格
| DPM 300 / 300H | |
| 尺寸和配件 | |
| 尺寸（高x宽x深） | 3.5" (2 RU) x 19" x 15" |
| 线电压要求 | 100 VAC – 240 VAC，50/60 赫兹 |
| 包括配件 | 6 英尺 UL/CSA 电源线，连接器套件 |

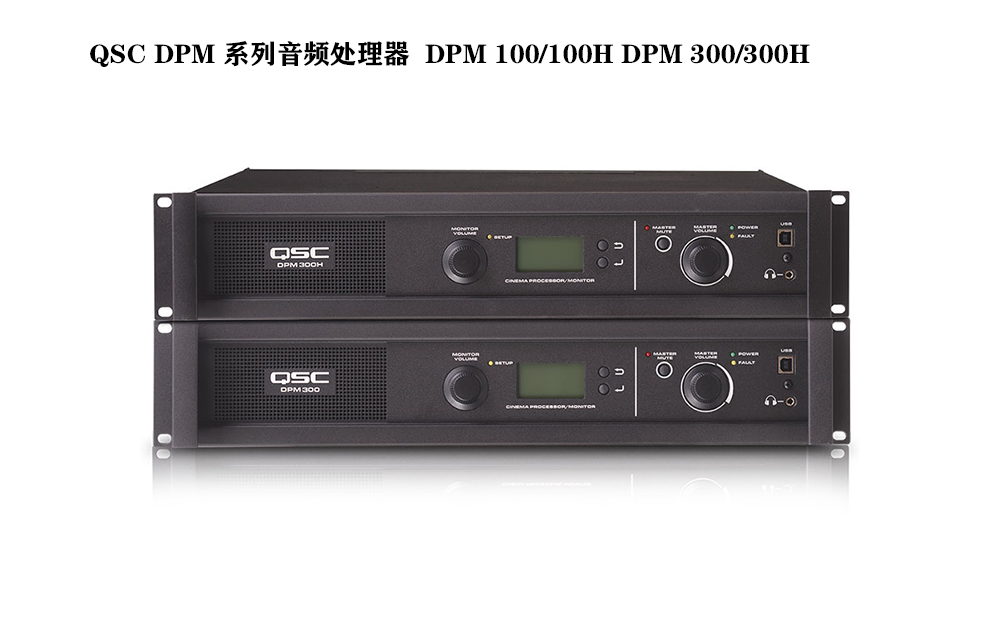

| 前面板控件和指示灯 | |
| 监听音量/参数调整 | 旋转编码器 |
| 液晶显示器 | 128 x 64 位单色 LCD |
| 静音 | 按按钮 |
| 主音量 | 旋转编码器 |
| USB B 型端口 | 配置和管理界面 |
| 监视器输出 | 3.5 毫米 TRS |

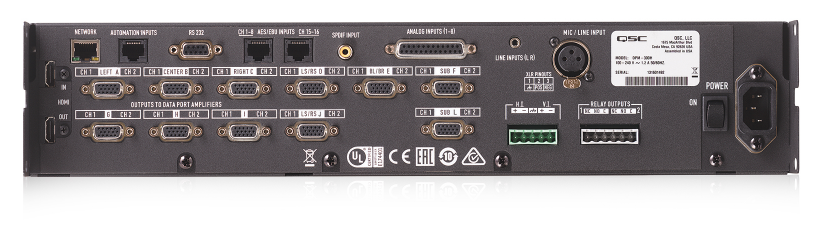

| 后面板连接器 | |
| 网络 RJ45 | 10/100 Mbps 网络管理 |
| 自动化输入 | RJ45 – 6 个触点闭合输入 |
| RS232 | DB-9 串行接口 |
| 通道 1-8 AES/EBU 输入 | RJ45 |
| 通道 15-16 AES/EBU 输入 | RJ45 |
| SPDIF 输入 | RCA — 立体声数字音频接口和 Lt/ Rt 矩阵 |
| 模拟输入 (1-8) | DB-25 |
| 线路输入 | 3.5 毫米 TRS — 立体声左右和 Lt/ Rt 矩阵 |
| 麦克风/线路输入 | XLR — 麦克风（+幻象电源）或线路电平 |
| HDMI 输入/输出 (DPM 100H) | A型母连接器 |
| 数据端口连接器 | HD-15 (11) — QSC 放大器接口 |
| HI/VI 输出 | 5 针欧式 (x1) – 通用 GND |
| 继电器输出 | 3 针欧式 (x2) – 30 VDC |
| 监听音箱 | |
| 扬声器 | 2"x 3.5" 全频 |
| 音频性能 | |
| A/D 转换 | 24 位 delta-sigma，48 kHz |
| 频率响应 | 20 Hz 至 20 kHz (+- .5dB) |
| 输入/输出 | |
| 主模拟输入 | |
| 连接器 | DB25F - 8 通道 |
| 输入级类型 | 主动平衡输入 |
| 输入阻抗 | 20k 欧姆 |
| 模拟输入电平 | +14.2 dBu (4.0 Vrms) |
| 麦克风/线路输入 (XLR) | |
| 输入级类型 | 主动平衡输入 |
| 输入阻抗 | 2.2k 欧姆 |
| 模拟输入电平 | 26 分贝 |
| 输入增益 | 0 到 60dB，步长为 1 dB |
| 幻象电源电压 | 15V |
| 立体声线路输入 | |
| 连接器 | 3.5mm TRS 迷你插孔 |
| 输入级类型 | 不平衡输入 |
| 输入阻抗（4dBu sens） | > 10k 欧姆 |
| 模拟输入电平（4dBu sens） | 14 dBu (4.2 Vrms) |
| 输入阻抗（-10dBV sens） | 2.7k 欧姆 |
| 模拟输入电平（-10dBV sens） | 0 分贝 (1 Vrms) |
| 数据端口输出 (HD15) | |
| 输出电平 | 14 分贝 |
| 动态范围（未加权） | > 109 分贝 |
| HI/VI 输出 | |
| 连接器 | 5 针欧式，共 GND |
| 输出级类型 | 平衡输出 |
| 输出电平 | 18 dBu（可调） |
| 监听耳机输出 | |
| 连接器 | 前面板 3.5mm 迷你插孔 |
| 输出级类型 | 不平衡输出 |
| 输出电平 | 21 分贝 |
| 动态范围（未加权） | > 109 分贝 |
| AES/EBU 数字输入 (RJ45) | |
| 输入级类型 | 平衡输入 |
| 输入采样率 | 48 kHz 或 96 kHz |
| SPDIF 数字输入（单声道 RCA） | |
| 输入级类型 | 不平衡输入 |
| 立体声 PCM 或 Dolby Digital Plus（仅限 DPM300H ） |
|
| 其他 | |
| 继电器输出 (2) | 3针欧式 |
| 常开 (NO)、常闭 (NC) 和 公共 |
|
| 30 VDC @ 1A | |
| 自动化输入 (RJ45 - 6 GPI) | 输入电压 5V（典型值 3.3V） |
| TTL 兼容干接点闭合 | |
